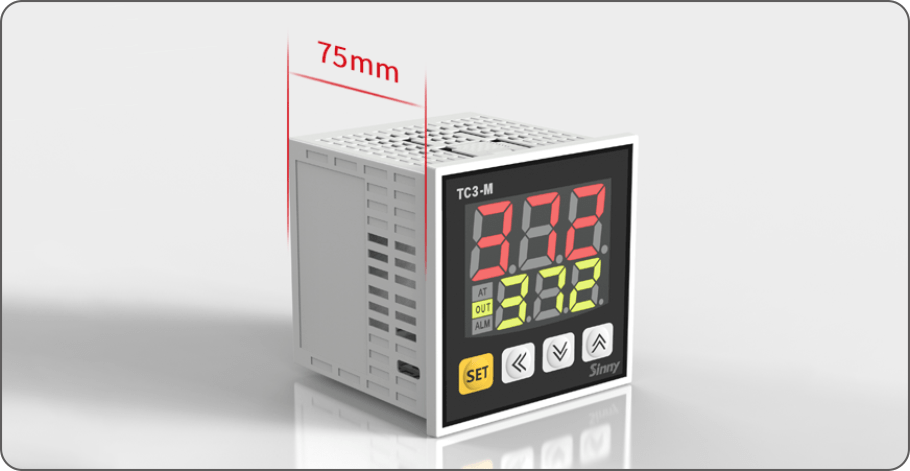

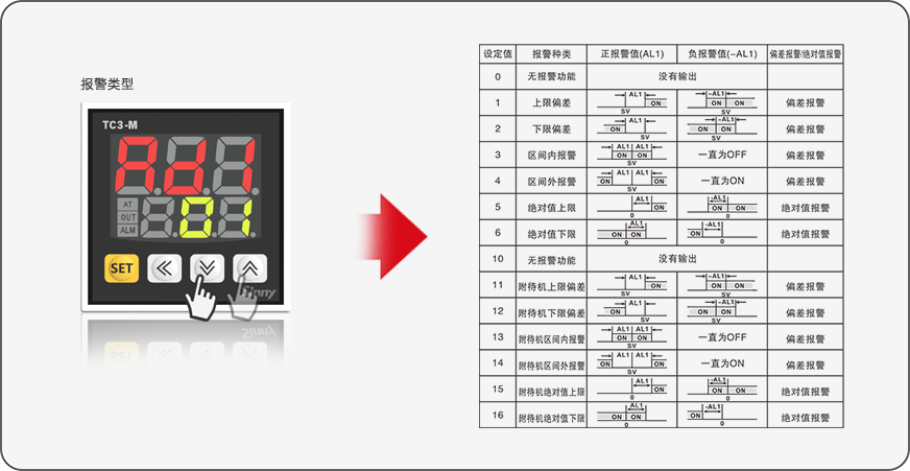

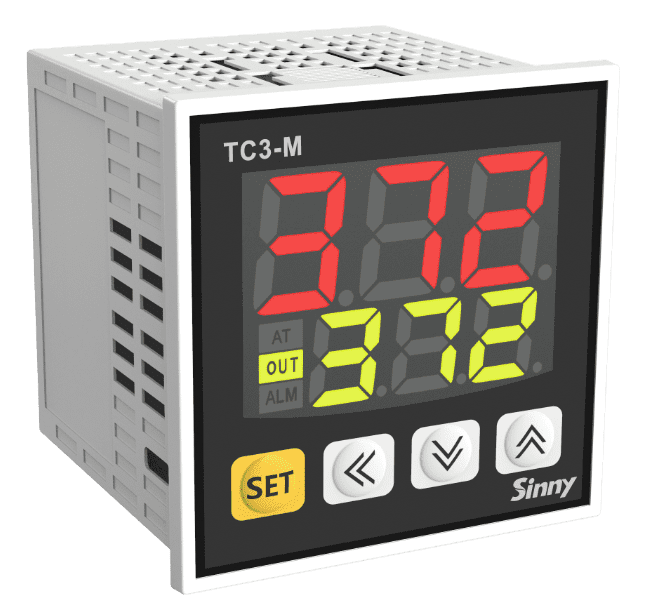

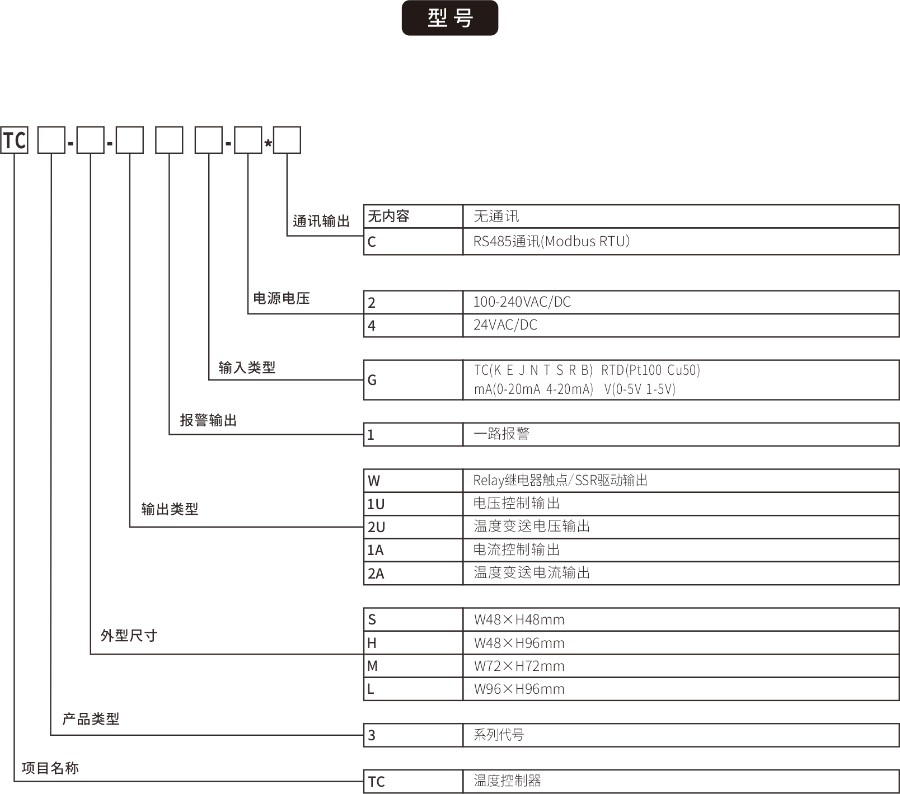

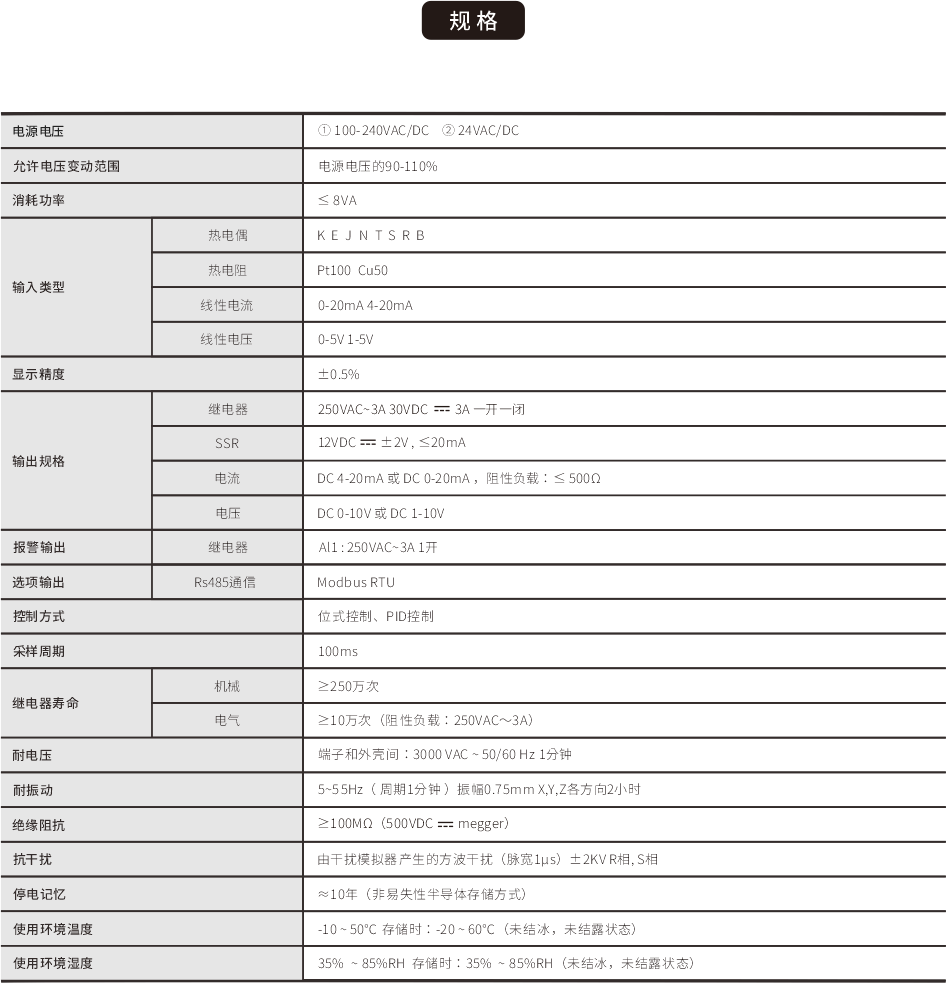

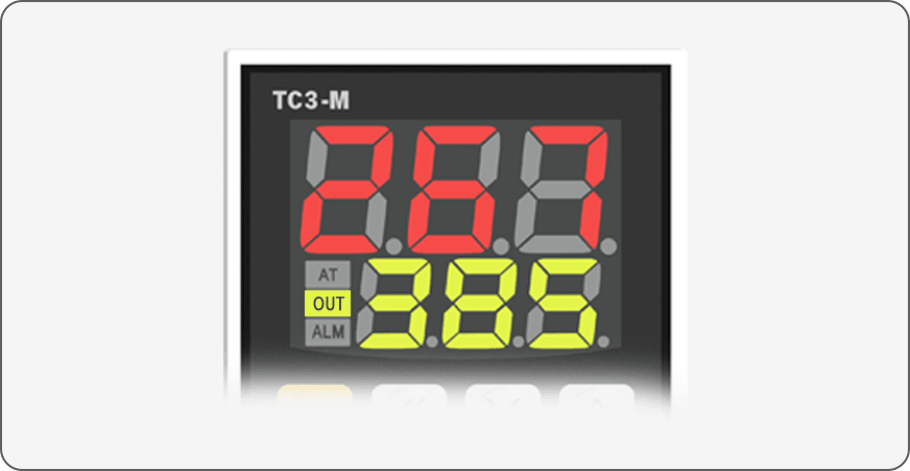

三位双显PID温度控制器

TC4系列温度控制器：

当前温度显示值【PV】跟实际检测值存在误差，通常是因为外部传感器引起的，温度控制器本身基本无误差

可使用误差修正【EC】功能进行校正，在【参数组1】中，下翻找到误差修正【EC】即可进行调整。

例：

实际检测温度值为80℃，但温度控制器的当前温度显示值【PV】为78℃

如将误差修正【EC】设定为“002”，则温度控制器的当前温度显示值【PV】将修正为80℃

TC3系列温度控制器：

在【参数组3】中，找到快捷功能类型【UDB】，即可修改

按住“SET” 键2秒，出现【P-1】页面,按“↑” 键2次，出现【P-3】页面，进入【参数组3】

在【参数组3】中，下翻找到快捷功能类型【UDB】，通过“↑”“↓” 键可进行调整。

调整为目标快捷键参数后，长按“SET”键3秒，即可保存设定值并返回运行模式

附 *快捷键参数表

TC3系列温度控制器：

在运行模式下，同时按住“↓”和“↑” 键3秒，将执行快捷操作功能。

出厂默认快捷参数为：Relay/SSR输出切换

（可在快捷功能类型【UDB】参数中进行修改）

附 *快捷键参数表

TC3系列温度控制器：

* 该功能仅在产品的输出规格型号为【W】：Relay继电器触点＋SSR输出时可使用

有下述两个切换方式：

①  在【参数组2】中，找到输出规格【OUT】，即可修改

按住“SET”键2秒，出现【P-1】页面,按“↑” 键1次，出现【P-2】页面，进入【参数组2】

在【参数组2】中，下翻找到输出规格【OUT】，通过“↑”“↓” 键可进行调整。

调整为目标输出规格后，长按“SET”键3秒，即可保存设定值并返回运行模式

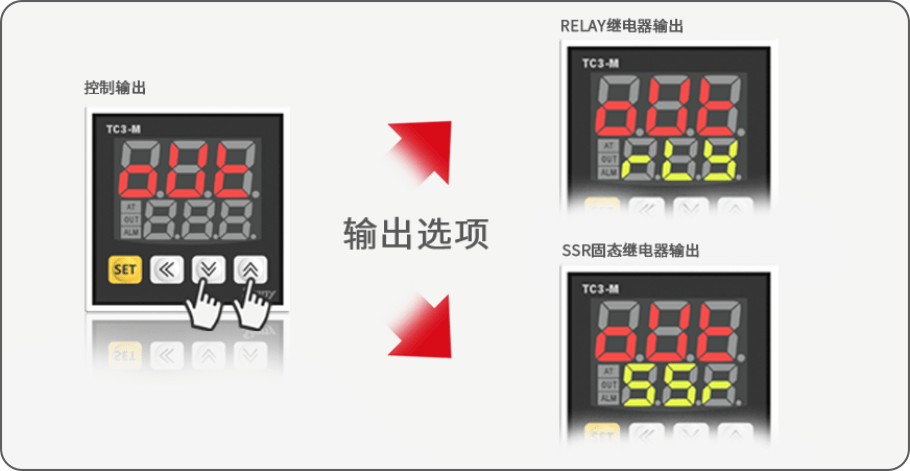

②  通过快捷键进行快速修改

在运行模式下，同时按住“↓”和“↑” 键3秒，将执行快捷操作功能，快速实现切换当前的输出规格。

* 出厂默认快捷参数为：Relay/SSR输出切换

TC3系列温度控制器：

模拟量输入零位【DLL】和模拟量输入满位【DLH】参数仅在

输入规格【INP】设定为线性电流 / 线性电压时显示

TC3系列温度控制器：

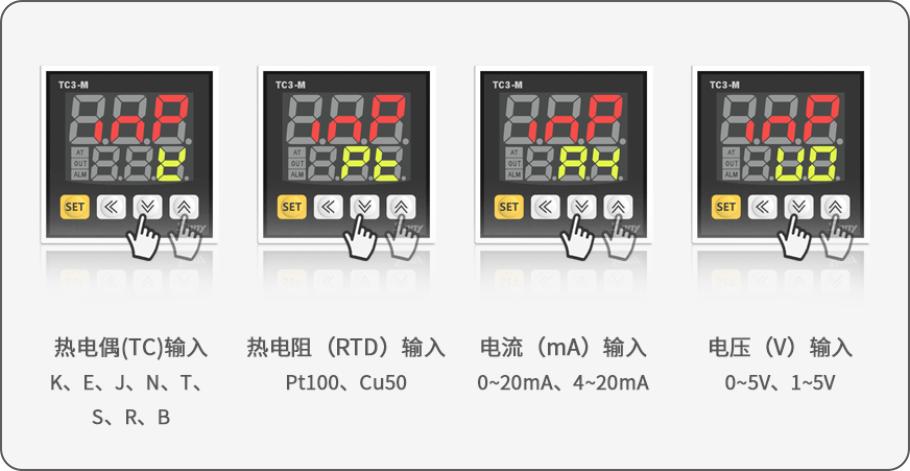

在【参数组2】中，找到输入规格【INP】，即可修改

按住“SET”键2秒，出现【P-1】页面,按“↑” 键1次，出现【P-2】页面，进入【参数组2】

在【参数组2】中，下翻找到输入规格【INP】，通过“↑”“↓” 键可进行调整。

调整为目标输入信号后，长按“SET”键3秒，即可保存设定值并返回运行模式

附 * 输入规格及使用范围表

TC3系列温度控制器：

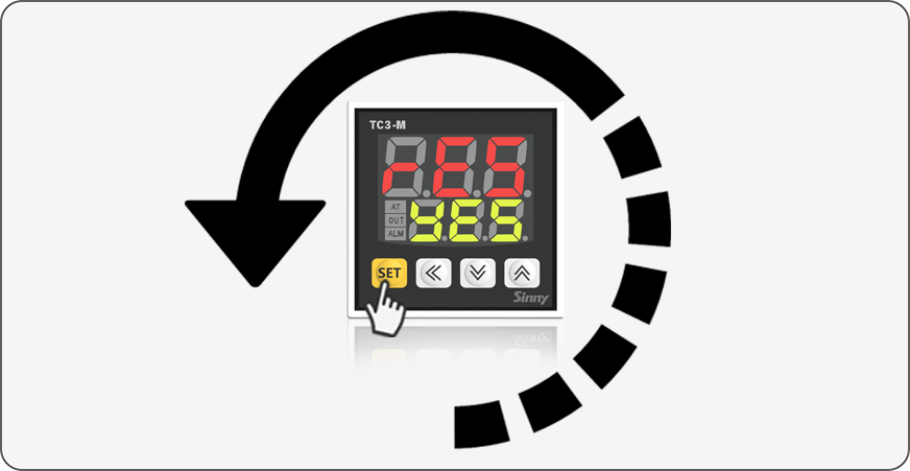

建议使用恢复出厂设置功能

同时按住“SET”和“←” 键3秒，出现【P-4】页面,输入口令911，将进入初始化设置【RES】

选择为YES，并再次按下SET键，所有参数将恢复出厂设置

TC3系列温度控制器：

这是温度控制器的制冷方式运用

只需将【参数组2】中的加热/制冷选择功能【HC】改为COL【制冷】即可（出厂默认为HET【加热】)

通常用于控制电机、压缩机等设备，且控制方式应使用位式控制，并把位式回差值【OH】设置值加大，避免频繁启停烧毁设备

TC3系列温度控制器：

请检查下述情况：

① 【参数组3】中的功能参数组锁【LCK】是否处于锁定状态

②  温度控制器是否处于自整定状态

附：参数组锁设定范围

0=解除锁定

1=锁定【参数组3】

2=锁定【参数组3】,【参数组2】

3=锁定【参数组3】,【参数组2】,【参数组1】

4=锁定【参数组3】,【参数组2】,【参数组1】及SV设定

TC3系列温度控制器：

请检查下述情况：

① 传感器输入是否采用屏蔽线，只有短距离且现场且没有干扰的环境才能使用无屏蔽线作为输入

② 设备布线时是否应遵循强/弱电分开布线原则

③ 设备外壳是否已接地

④ 设备的电源进线有无松动情况

⑤ 是否远离高频设备【高频焊机、高频缝纫机、变频器、大容量SCR控制器等】

可以在【参数组2】中通过设置数字滤波【FIL】参数来适当降低数据波动，必要时也可配备电源滤波装置

TC3系列温度控制器：

设定前，请使用者务必仔细阅读说明书，理解其具体功能

TC3系列温度控制器：

低起高停为位式控制，由于仪表的默认控制方式为PID控制，需要将【参数组2】中的控制方式【PID】参数设置为“OFF”

根据实际情况在【参数组1】中设置位式回差值【OH】参数即可。

例：

要求温度控制器在100℃停止，80℃启动。

将位式回差值【OH】设为“20”，温度设定值SV设为“100”即可

TC3系列温度控制器：

当输入规格【INP】选择为线性电流 / 线性电压时，【参数组2】内将增加线性输入显示下限【DLL】和线性输入显示上限【DLH】这两个参数

分别对应其输入信号的零位值与满位值，且呈线性显示

例：

输入规格是4-20mA时, 将【DLL】和【DLH】分别设置为“40”与“200”

若当前信号是4mA时PV显示40，当前信号变化为20mA时PV显示200，当前信号变化为12mA时，PV则显示120

TC3系列温度控制器：

通常会在下述情况中出现：

① 在变更输入规格【INP】时，设定值【SV】会自动切换为默认出厂值“100”

② 一键恢复出厂设置【RES】后，设定值【SV】会自动切换为默认出厂值“100”

TC3系列温度控制器：

请检查下述情况：

① 控制器的输入类型【INP】是否与传感器匹配

② 误差修正【EC】参数是否正确设置

TC3系列温度控制器：

传感器输入接线的正负极接反。

TC3系列温度控制器：

表示输入信号超过仪表量程范围，请检查下述情况：

① 输入传感器是否损坏

② 输入接线是否正确

③ 控制器的输入类型【INP】是否与传感器匹配

④ 误差修正【EC】参数是否正确设置

⑤ 量程下限【SLL】和量程上限【SLH】参数是否正确设置

TC3系列温度控制器：

当前温度显示值【PV】跟实际检测值存在误差，通常是因为外部传感器引起的，温度控制器本身基本无误差

可使用误差修正【EC】功能进行校正，在【参数组1】中，下翻找到误差修正【EC】即可进行调整。

例：

实际检测温度值为80℃，但温度控制器的当前温度显示值【PV】为78℃

如将误差修正【EC】设定为“002”，则温度控制器的当前温度显示值【PV】将修正为80℃

TC3系列温度控制器：

在【参数组1】中，下翻找到控制周期【T】即可进行调整。

继电器输出情况下，出厂默认值为20秒

SCR与SSR输出情况下，出场默认值为2秒

在能兼顾继电器寿命与控制效果的前提下，可对该参数进行适当修改。

TC3系列温度控制器：

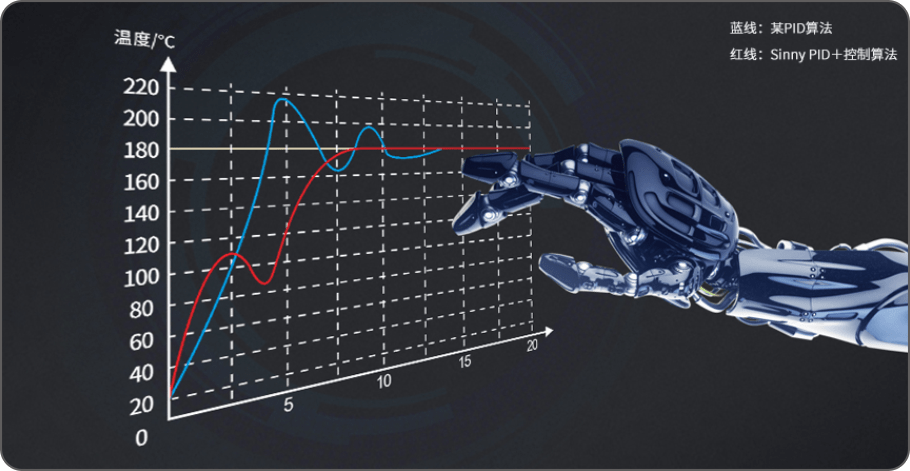

温度控制器的PID控制算法包含比例【P】、积分【I】、微分【D】三者

当PV大于SV时，其中比例【P】部分将关闭输出

但积分【I】和微分【D】不仅仅以该情况做判断，微分【D】依据当前温度的变化趋势，积分【I】依据历史的温度累积

因此温度控制器会仍旧处于输出状态，以此避免PV的过度下降，达到一个稳定控温的目的。

注：如果【PV】一直持续性大于【SV】，则可能是PID控制参数设置不当，需进行自整定或手动设置。

TC3系列温度控制器：

当温度控制器出现以下情况时，会自动关闭自整定功能:

1. 当前温度控制器处于位式控制的情况下 【即控制方式【PID】参数处于“OFF”状态。】

2. 当前温度控制器显示“HHH”或者“LLL”的故障代码。

TC3系列温度控制器：

当温度控制器首次在新系统上使用，出现温度控制效果不稳定，存在上下波动的情况时，

说明内部初始的PID参数不适配当前应用环境，需自整定一次。

在自整定结束后，温度控制器会逐渐进入稳定的工作状态。

注1：若在自整定后温度控制仍有偏差，请参考说明书上的【自整定功能说明】部分进行重新操作

注2：在特殊环境下，可能需要人为手动操作修改PID参数

注3：对于相同的负载系统【如：同型号烤箱】，其特性相近，可以直接输入已知的正确PID参数，无需自整定。

TC3系列温度控制器：

① SV设定下，只需“SET”键一次即可保存并返回运行模式

② 在任意参数组中按住“SET”键3秒，即可保存设定值并返回运行模式

TC3系列温度控制器：

① SV设定下，只需“SET”键一次即可返回运行模式

② 在任意参数组中按住“SET”键3秒，即可保存设定值并返回运行模式

③ 在任意参数组中若30秒内无任何键按下，将自动返回运行模式，且修改的参数不会被保存。
